Secara default profile structural member yang terdapat pada SolidWorks meliputi profile Angle Iron, Pipe, Square Tube, Rectangular Tube, Sb Beam, dan lainnya yang profile-nya sederhana. Sekarang kita akan menambahkan atau costum profile weldment pada SolidWorks.

Terlampir link untuk download tahapan dalam meng-Costum Weldment Profile pada SolidWorks

=>https://bit.ly/3lg8Afj

Adapun tahapan pada tahap ini adalah sebagai berikut:

• Agar menghindari error pada saat pembuatan costum profile, terlebih dahulu buka directory library weldments profile. Umumnya tersimpan di C:\ProgramFiles\SolidWorksCorp\SOLIDWORKS\lang\english\weldment profiles. Lebih jelasnya dapat dilihat pada Gambar 1.

Gambar 1. Check Directory Library Weldments Profile

• Buatlah Costum Folder terlebih dahulu yang terdiri dari 2 folder (Standard dan Type), sehingga dapat kita digunakan saat mengaktifkan fitur Structural Member. Lebih jelasnya dapat dilihat pada Gambar 2.

Gambar 2. Create Costum Folder

• Persiapkan terlebih dahulu sketch yang akan digunakan sebagai costum profile.  kemudian lakukan pengaturan sebagai berikut:
• Klik Sketch pada feature tree kemudian klik Save As. Lebih jelasnya dapat dilihat pada Gambar 3.

Gambar 3. Prepare Sketch Costum Weldment Profile 1

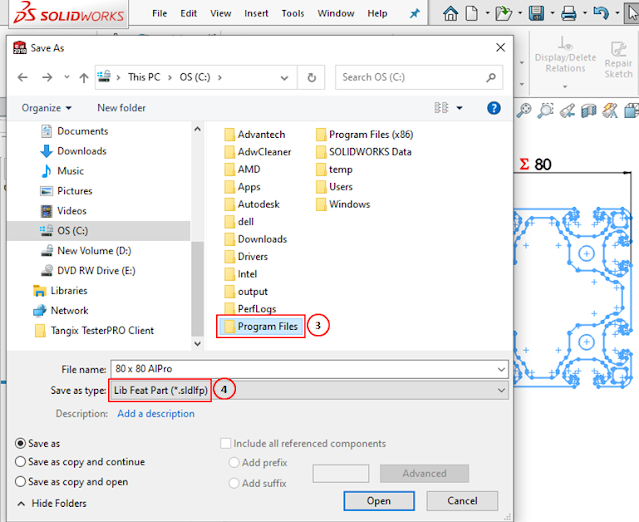

• Simpanlah sketch costum weldment yang telah kita persiapkan sebelumnya pada directory library weldments profile. Ubahlah type file menjadi menjadi .sldlfp (Lib Feat Part). Lebih jelasnya dapat dilihat pada Gambar 4.

Gambar 4. Prepare Sketch Costum Weldment Profile 2

• Simpanlah sketch tersebut pada costum standard dan type yang telah dipersiapkan sebelumnya. Lebih jelasnya dapat dilihat pada Gambar 5 dan Gambar 6.

Gambar 5. Prepare Sketch Costum Weldment Profile 3

Gambar 6. Prepare Sketch Costum Weldment Profile 4

• Proses penyimpanan telah berhasil ditandai dengan perubahan tampilan Sketch Costum Profile pada Feature Tree. Lebih jelasnya dapat dilihat pada Gambar 7.

Gambar 7. Indicator Sketch Costum Profile Complete

• Selanjutnya kita akan mencoba menggunakan costum profile yang telah dibuat sebelumnya. Lebih jelasnya dapat dilihat pada Gambar 8.

Gambar 8. Penggunaan Costum Profile pada Weldment

• Selamat kita telah berhasil untuk menambahkan costum profile pada Weldment, sehingga proses desain akan lebih optimal.
